產品描述
| 用 途 | |||
| 彈性金屬密封蝶閥采用“U”型不銹鋼密封圈，該硬密封蝶閥精密的彈性密封圈與經過鍍鉻拋光的蝶板密封面接觸，二者有機的結合，硬密封蝶閥具有耐高溫、高壓、低溫等特點，硬密封對夾式蝶閥因此被廣泛應用于介質溫度≤550℃的供熱、供汽、供水及煤氣、油品、酸堿等不同介質的管路上作調節流量、截斷或接通流體。 | |||
| 結構特點 | |||
| 雙偏心密封結構閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B。當蝶板從0°～90°開啟時，蝶板的密封面會比單偏心更快地脫離閥座密封面，當蝶板從0°轉動至8°～12°時蝶板密封面即可完全脫離閥座密封面，從而使蝶閥在啟閉過程中，蝶板與閥座的密封面之間相對機械磨損、擠壓轉角行程更短，從而使機械磨損、擠壓變形更為降低，蝶閥的密封性能及使用壽命更為提高。 1、采用“U”型不銹鋼密封圈，閥座具有一定的彈性，無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。 2、是金屬對金屬線密封蝶閥，蝶板密封面采用堆焊不銹鋼或堆焊硬質合金，密封面耐磨損，使用壽命長。 3、蝶板流線設計、通桿、耐磨軸套等參數使本蝶閥具有優良的密封性，耐溫、耐壓、耐磨、耐腐蝕。 4、該閥可設計成法蘭連接和對夾連接。 5、驅動方式可選擇手動、電動或氣動。 | |||
| 密封副結構 | |||
 | |||
| 蝶板的回轉中心(即閥桿的中心)與蝶板密封截面偏置一個尺寸α，并與閥體通道軸線偏置一個尺寸β。 當雙偏心蝶閥處全開狀態時，其蝶板密封面會完全脫閥座密封面，形成一個間隙γ，使蝶板的回轉半徑分為長半徑和短半徑，在長半徑轉動的大半圓上，蝶板密封面轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，蝶板密封面相對閥座有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時蝶板和閥座之間的機械麻損和擦傷。 |
|||
 |
采用不銹鋼金屬U型圈或Ｏ型圈閥座，即滿足了高溫工況的需求，又增強了閥座的彈性。 | ||
| ■閥體材料 碳鋼 (WCB、WCC、LCB) 鉻鉬鋼 (WC5、WC6、WC9) 合金鋼 不銹鋼 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) ■內件材料 不銹鋼 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L ) 碳鋼 鉻鉬鋼 特殊鋼 ■連接形式 法蘭、對夾、對焊、凸耳對夾 ■驅動方式 手動、蝸輪傳動、電動、 氣動、 | |||

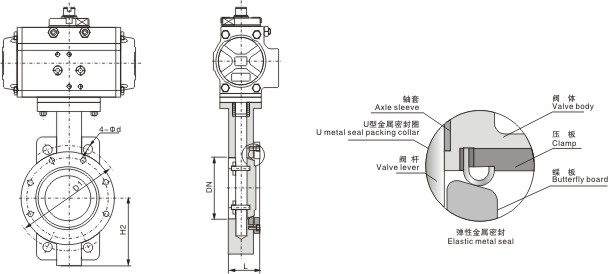

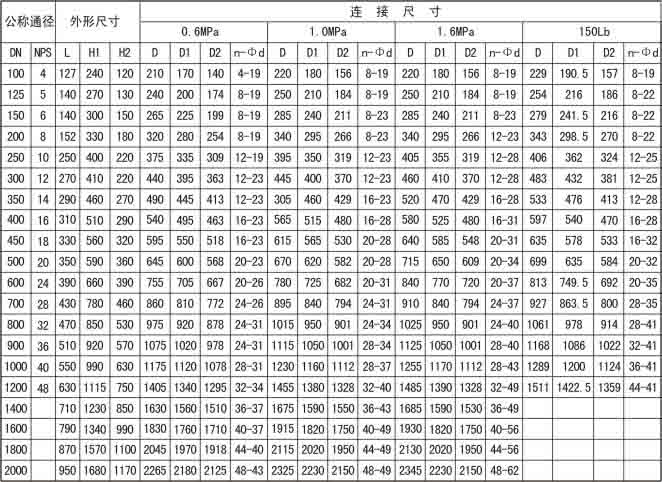

| 主要外形連接尺寸(對夾式) | |||
 | |||
 | |||
