GIQ型－氣動高真空蝶閥：

GIQ型－氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。可選配反饋信號裝置及電氣閥門定位器。

GIQ型－氣動高真空蝶閥主要技術性能

GIQ型－氣動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠。

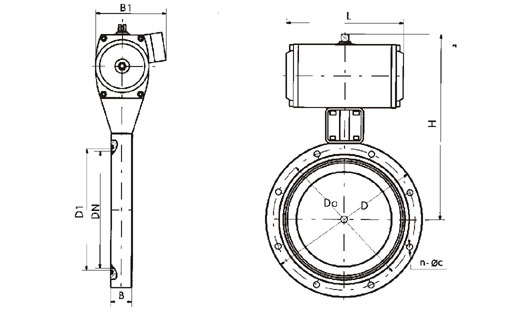

GIQ型－氣動高真空蝶閥外形及連接尺寸mmJB919

型號 DN D Do D1 B H B1 L n-φc GID-40 40 85 70 44 22 162 90 104 4-φ7 GID-50 50 110 90 55 22 175 90 104 4-φ7 GID-65 65 125 105 70 26 198 102 140 4-φ9 GID-80 80 145 125 85 30 208 102 140 4-φ9 GID-100 100 170 145 105 30 220 102 140 4-φ12 GID-150 150 220 195 156 35 272 115 164 8-φ12 GID-200 200 275 250 208 40 330 205 190 8-φ12 GID-250 250 330 300 258 45 335 205 190 8-φ14 GID-300 300 380 350 308 55 426 152 247 8-φ14 GID-400 400 500 465 410 60 520 180 308 8-φ18 GID-500 500 600 565 510 80 643 220 378 12-φ18 GID-600 600 710 670 610 100 , 760 270 524 12-φ21 GID-800 800 920 815 815 130 962 320 648 20-φ21 GID-1200 1200 1440 1280 1280 150 1360 385 1480 36-φ19
