鍛鋼自緊式閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
|
|
|

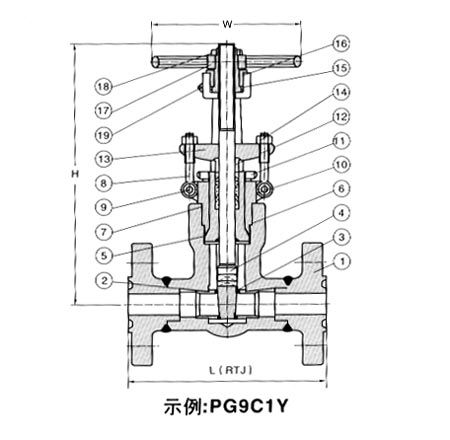

標準材質細表900Lb~2500Lb
- 序號
|
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type F22 |
Type F304L |
Type F316L |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304L |
A182 F316L |
| 2 |
閥座 |
A276 420 |
A276 304 |
A276 304L |
A276 316L |
| 3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304L |
A182 F316L |
| 4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304L |
A182 F316L |
| 5 |
密封螺母 |
A105 |
A182 F304 |
A182 F304L |
F316L |
| 6 |
密封圈 |
A276 304L |
A276 316L |
| 7 |
閥蓋 |
A105 |
A182 F22 |
A182 F304L |
A182 F316L |
| 8 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 9 |
銷釘 |
A276 420 |
A182 F304 |
| 10 |
填料 |
柔性石墨 |
PTFE |
| 11 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 12 |
填料壓套 |
A276 420 |
A182 F304 |
| 13 |
填料壓板 |
A216 WCB |
A351 CF8 |
| 14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
閥桿螺母 |
A276-410 |
| 16 |
固定螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 17 |
手輪 |
A197 |
| 18 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 19 |
油嘴 |
Brass |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | 注意：客戶需求的其他材質也可采用。密封面料配對由, , , , ,, , 客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
Z41H型法蘭端壓力自緊式閘閥尺寸和重量
| NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| LRTJ |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
| 2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
| HOPEN |
900Lb～1500Lb |
216 |
250 |
270 |
320 |
250 |
445 |
| 2500Lb |
321 |
321 |
321 |
373 |
406 |
495 |
| W |
160 |
160 |
180 |
200 |
250 |
280 |
| 重量 |
900Lb～1500Lb |
19.6 |
21.5 |
25.7 |
37.8 |
48.5 |
99.8 |
| 2500Lb |
21.5 |
24.7 |
30.4 |
48.1 |
58.1 |
130.0 | | | |
