產品描述
Y900P水錘消除器采用活塞氣囊式內部為密封的容氣腔。下端為活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將被推往容氣腔的方向運動，活塞在一定壓力的氣體和不規則水擊波雙重作用下做上下運動，形成一個動態的平衡，這樣就消除了不規則的水擊波震蕩。
主要技術參數MAIN TECHNIQUE NUMBER
| 公稱壓力PN(MPa) Nominal pressure |
1.6 | 2.5 | |
| 試驗壓力 Test pressure (NPa) |
殼體實驗 Shell test |
3.2 | 5.0 |
| 密封試驗 Seal test |
1.8 | 2.8 | |
| 密氣腔壓力（占管道壓力百分數） Permitting of closense spirit piping (Share the piping pressure the precent) |
50～70﹪ | ||
| 適用介質 Applicable media |
水Water | ||
| 適用溫度 Applicable temperatre |
≤80℃ | ||

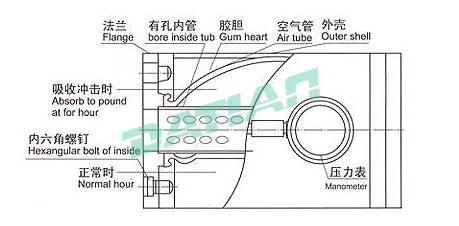

結構簡圖STRUCTURES DRAWING
主要外形及連接尺寸MAIN EXTERNAL AND CONNECTING DIMENSIONS
| 公稱通徑 Nominal diameter DN(mm) |
公稱壓力 Nominal pressure PN(MPa) |
L | D | D1 | D2 |
| 15 | 1.6 | 200 | 95 | 65 | 45 |
| 20 | 300 | 105 | 75 | 55 | |
| 25 | 320 | 115 | 85 | 65 | |
| 32 | 340 | 135 | 100 | 78 | |
| 40 | 350 | 145 | 110 | 85 | |
| 50 | 365 | 160 | 125 | 100 | |
| 65 | 465 | 180 | 145 | 120 | |
| 80 | 510 | 195 | 160 | 135 | |
| 100 | 570 | 215 | 180 | 155 | |
| 125 | 600 | 245 | 210 | 185 | |
| 150 | 645 | 280 | 240 | 210 | |
| 200 | 730 | 335 | 295 | 265 | |
| 250 | 820 | 405 | 355 | 320 | |
| 300 | 920 | 460 | 410 | 375 | |
| 15 | 2.5 | 220 | 95 | 65 | 45 |
| 20 | 320 | 105 | 75 | 55 | |
| 25 | 340 | 115 | 85 | 65 | |
| 32 | 355 | 135 | 100 | 78 | |
| 40 | 380 | 145 | 110 | 85 | |
| 50 | 385 | 160 | 125 | 100 | |
| 65 | 485 | 180 | 145 | 120 | |
| 80 | 520 | 195 | 160 | 135 | |
| 100 | 585 | 230 | 190 | 160 | |
| 125 | 600 | 270 | 220 | 188 | |
| 150 | 645 | 300 | 250 | 218 | |
| 200 | 755 | 360 | 310 | 278 | |
| 250 | 855 | 425 | 370 | 332 | |
| 300 | 955 | 485 | 430 | 390 |
