KPF一16型平衡閥是一種具有特殊功能的閥門，具有良好的流量特性，能夠合理的分配流量，實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不勻問題。由于該平衡閥設有開啟度指示．開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了”大流量，小溫差”的不合理化現象。該產品是供熱系統中的理想產品。
二、主要技術參數：
|
公稱壓力
PN(MPa) |
試驗壓力(MPo) |
工作壓力(MPa) |
工作介質 |
介質溫度 (℃) |
|
殼體 |
密封 |
P20 |
P12 |
|
1 6 |
2 4 |
1 76 |
1 5 |
1 6 |
水 |
0-100 |
三、主要零件材料：
|
零件名稱 |
閥體、閥蓋、
閥瓣、填料壓套 |
閥桿
密封圈 |
閥桿螺母 |
墊圈 |
填料 |
|
材料 |
灰鑄鐵 |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |
四、KPF一16型平衡閥主要外型尺寸(法蘭連接PNl.6MPA按JB／T79—94標準)：
|
型號 |
KPF-16 |
|
公稱壓力PN(Mpa) |
1.6 |
|
公稱通徑DN(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
尺寸
(mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
978 |
1295 |
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
446 |
540 |
623 |
687 |
782 |
914 |
968 |
1037 |
1440 |
1790 |
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
410 |
448 |
506 |
595 |
688 |
762 |
867 |
1009 |
1073 |
1152 |
1440 |
1790 |
|
D0 |
80 |
180 |
80 |
90 |
100 |
120 |
200 |
200 |
240 |
240 |
360 |
400 |
500 |
500 |
680 |
680 |
|
|
五、平衡閥安裝使用注意事項：

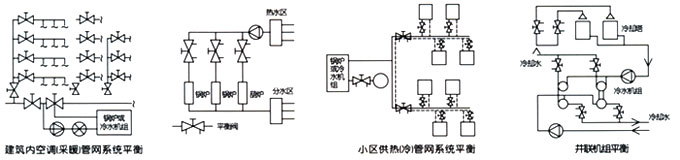

平衡閥的安裝位置：平衡閥既可以安裝在供水管上，也可以安裝在回水管上。一般我們建議裝在回水管上，尤其對于高溫環路為方便調試，更要裝在回水管上，安裝了平衡閥的供(回)水管就不必再設截止閥。
|
