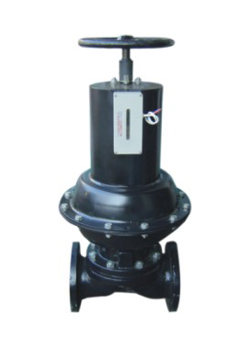

氣動襯膠隔膜閥 (常閉式)采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。 在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
氣動襯膠隔膜閥(常閉式)性能規范
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
殼體試驗 |
密封試驗 |
|
EG6B41wJ-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100
≤85
≤150 |
|
EG6B41wJ-10 |
0.4 |
0.6 |
0.44 |
|
EG6B41wJ-16 |
1.6 |
2.4 |
1.76 |
二、主要零件材料
|
零件名稱 |
閥體 |
閥瓣、閥蓋 |
氣缸、氣缸蓋 |
螺桿、閥桿、活塞 |
隔膜 |
|
材料 |
HT200襯氟塑膠、襯橡膠 |
HT200 |
HT200 |
35 |
氯丁橡膠、氟塑料 |
三、產品規格：
|
型號 |
公稱通徑DN（mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
EG6B41wJ-6 |
|
|
|
|
|
|
|
|
|
|
. |
|
EG6B41wJ-10 |
|
|
|
|
|
. |
. |
. |
. |
. |
|
|
EG6B41wJ-16 |
. |
. |
. |
. |
. |
|
|
|
|
公稱通
徑
DN
(mm) |
公稱壓力
PN
(MPa) |
工作壓力
WP
(MPa) |
主要外形尺寸
(mm) |
適用范圍 |
重量 |
| L |
D1 |
D |
D0 |
? |
Z |
H |
溫度
（°C） |
介質 |
| J型 |
W型 |
J型 |
W型 |
|
| 20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
小于等于100 |
一般腐蝕性 |
非腐蝕性 |
3 |
| 25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
| 32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
| 40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
| 50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
| 65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
| 80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
| 100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
| 125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
| 150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
| 200 |
527 |
521 |
295 |
342 |
483 |
22 |
|
143 | |
